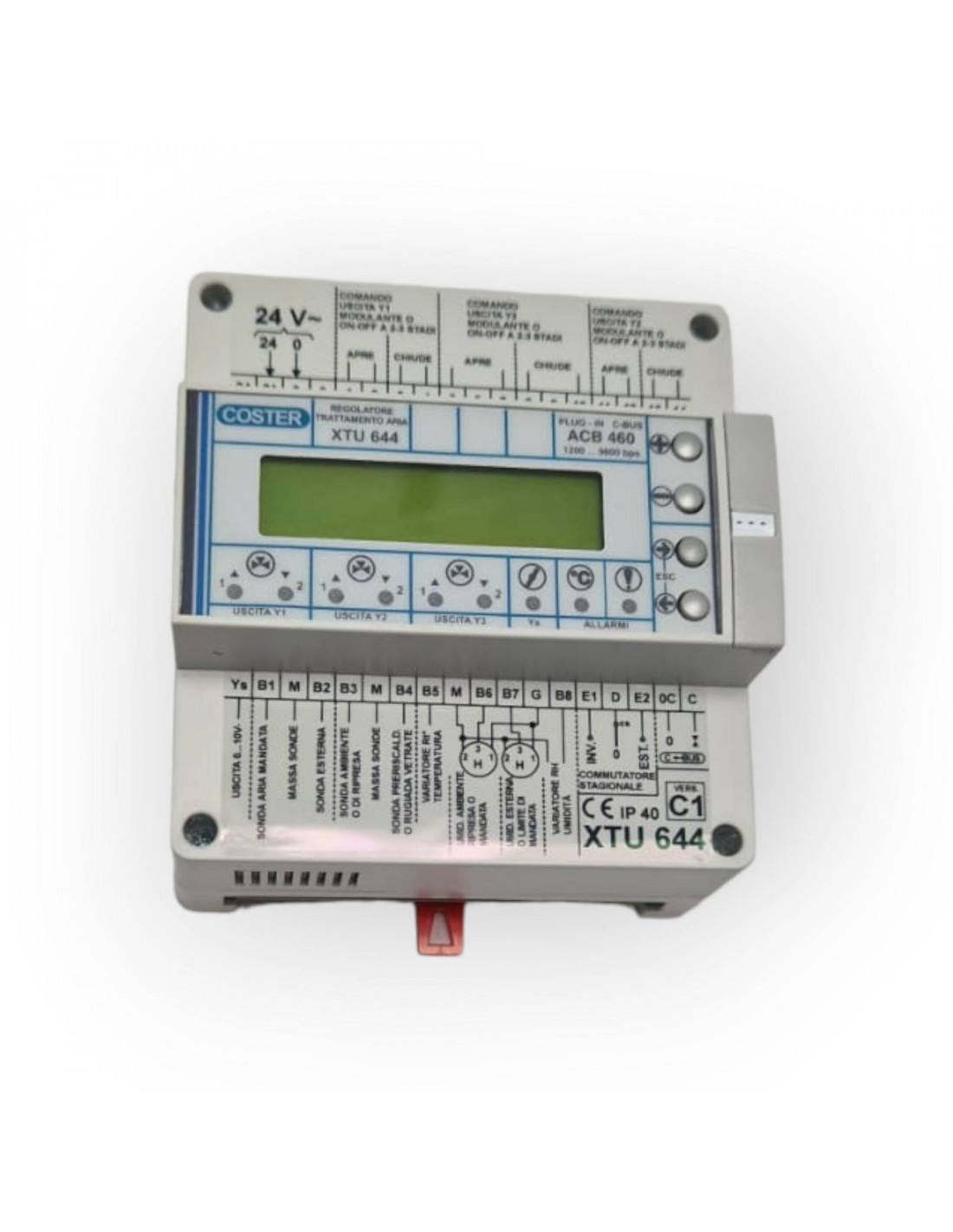

Régulateur de température et d'humidité relative
pour C.T.A. à deux piles
configuré pour la gestion à distance GESTION À DISTANCE C-Bus : Peut être mis en ?uvre avec l'accessoire ACB 460.
GÉNÉRALITÉ
Commandes à 3 points pour vannes de batterie à eau sélectionnables pour le chauffage et/ou le refroidissement
- ou ON-OFF pour les batteries électriques 1, 2, 3 étages
- ou ON-OFF pour les batteries à détente directe 1, 2 étages
Commande progressive 0...10V DC :
- pour les servomoteurs de volet de mélange d'air
- ou pour récupérateur rotatif
- ou pour humidificateur à vapeur
En alternative à une commande 3 points :
- commande ON-OFF de la batterie d'humidification adiabatique et/ou
- Commande ON-OFF selon la période saisonnière
Télégestion via carte ACB 460 supplémentaire
Programmation avec 4 touches de commande et affichage alphanumérique.
DONNÉES TECHNIQUES
Alimentation : 24V AC±10% 50...60Hz
Puissance absorbée : 5VA
Capacité des contacts sans potentiel : 250V AC, 5(1)A
Montage : sur rail DIN
Protection : IP40
Entrées analogiques :
- 3x NTC 10kO
- 1 x CTN 1kO
- 2 x 0...10V CC
- 2 x variateurs de température et d'humidité relative
Sorties analogiques : 1 x 0...10V DC (serv. lock., recovery, humidif. steam)
Entrées numériques : 2 x commutation saisonnière et/ou commande manuelle
Sorties numériques :
- 6 actionneurs de vannes à batterie, commande alternativement
- Résistances électriques ON-OFF, détente directe,
- pompe/solénoïde d'humidification
Systèmes de communication : C-Bus : pour gestion à distance avec carte ACB 460
